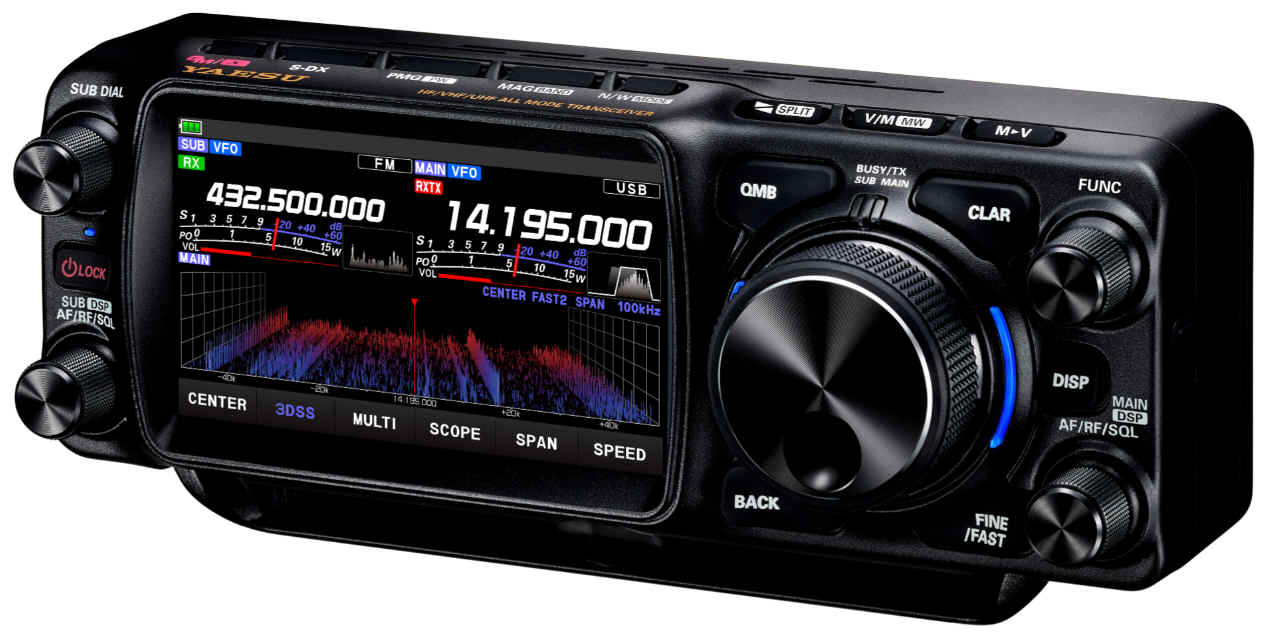

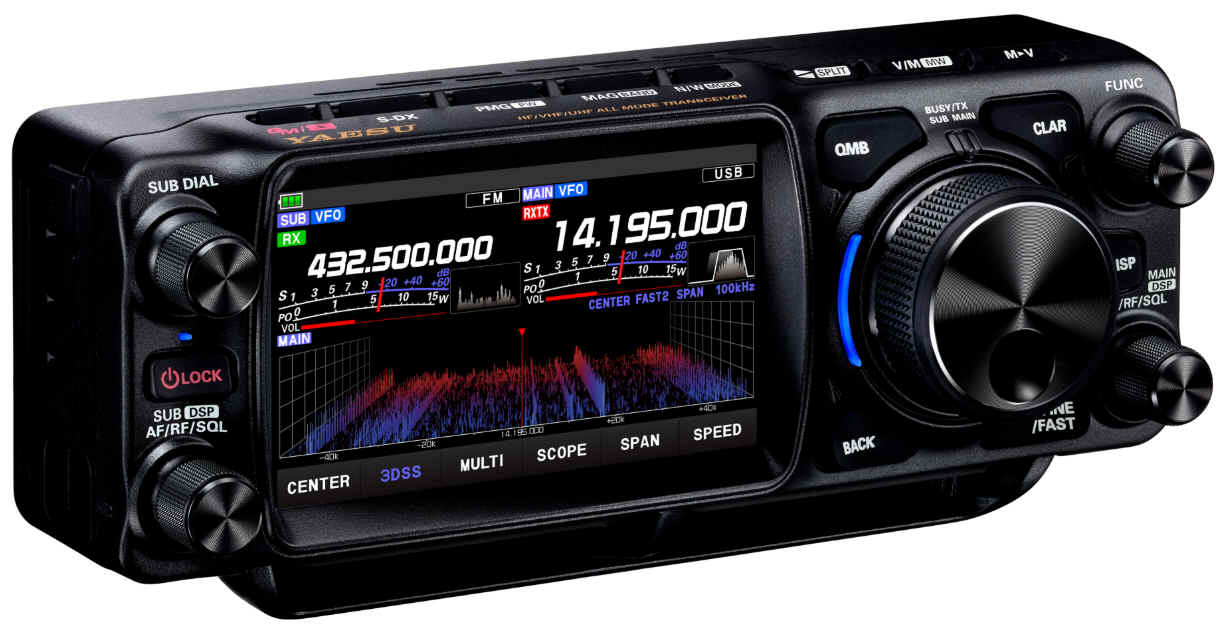

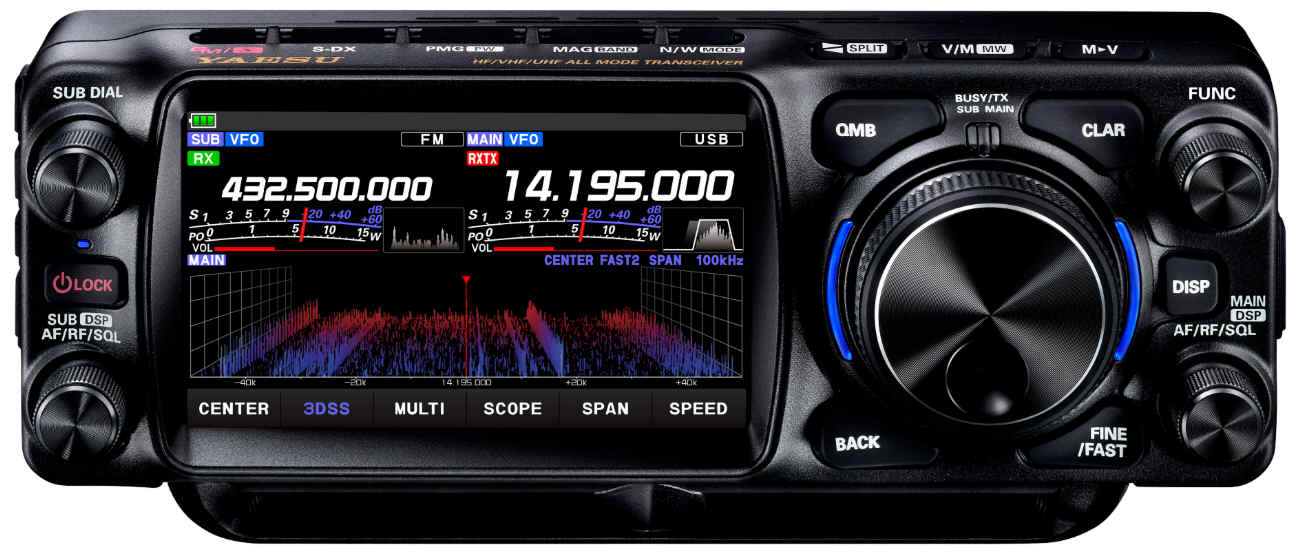

FTX-1系列

 FTX-1

• 6W（QRP：5W）便携野外操作，使用锂离子电池
• 10W野外操作：使用外接直流电源

•


•  FTX-1C

FTX-1C配备了6400mAh大容量锂离子电池SBR-52LI，用于便携野外操作。除了SBR-52LI锂离子电池外，FTX-1C还为固定电台提供了可拆卸的100W射频功率放大器SPA-1。

通过将SBR-52LI连接到主机的后部，FTX-1支持所有模式（SSB、CW、AM、FM和C4FM数字）在HF、VHF/UHF上提供6W（QRP：5W）的发射功率。HF频段（SSB）可工作9小时（6W），V/UHF频段（FM）可工作8小时（6W）（6-6-48占空比）。SBR-52LI可通过第三方的USB Type-C PD电缆（45W或更高，15V 2A）单独充电。

当使用外部13.8 V DC电源时，可提供高达10W的功率输出，主机可自动为SBR-52LI充电。通过将SPA-1连接到主机的后部，FTX-1可作为100W固定台进行工作。连接时不需要任何工具。

 适用全频段的功能

• MAG（存储自动分组）功能：存储频道自动分组，可以按频段组调用。在M-GRP（我的组）中，可在各频道设置任何所需的存储频道。

• QMB（快速存储频道库）适用于HF/VHF/UHF：QMB存储当前接收信号的频率、模式、发射/接收设置、滤波器和其他参数。只需轻触[QMB]键，最多可调出10个频道。

• PMG（主存储组）适用于VHF/UHF：最多可设置5个PMG频道进行快速监测。在自动模式下，扫描所有PMG频道，并可同时接收2个PMG频道的信号。在手动模式下，扫描和收听手动选择的PMG频道，其他PMG频道也会被扫描，并且可以同时接收和听到有信号的频道。PMG功能对于监测俱乐部成员的交流频道是非常有用的。

• AMS（自动模式选择）适用于VHF/UHF：AMS自动确定接收到的信号是C4FM数字信号还是FM信号，并将接收设置为对应的模式。用户无需手动切换模式。

• HF/VHF/UHF的存储频道频谱：最多43个存储频道的接收状态可以用条形图来显示。通过触摸条形图可以选择发射/接收频道。

 卓越的功能

• 强大的射频前端设计，配备10段带通滤波器（BPF），从HF到UHF的业余频段具有出色的近距离双信号性能。低噪声系数（NF）的射频放大器，实现出色的互调特性。此外，高精度的110.592MHz振荡器电路结构为A/D转换器提供了具有出色C/N特性的高品质采样时钟信号。

• 采用与FTDX10相同的高分辨率模数转换器和FPGA的SDR电路配置，确保卓越的接收性能。

• 32位高速数字信号处理器（DSP）实现有效的干扰（QRM）抑制：SHIFT/WIDTH/NOTCH/CONTOUR/APF（音频峰值滤波）/DNR（数字降噪）和 NB（噪声抑制）。

• 真正的双频段操作，可C4FM/C4FM接收（HF/V、HF/U、V/U、U/V、V/V、U/U）* HF/HF不支持。

• 高分辨率4.3英寸TFT彩色触摸屏三维频谱显示（3DSS）。

• 面板设计方便直观操作，例如主VFO上方的双LED指示灯可显示主/副频段的当前接收状态，VMI LED（VFO模式指示灯）可显示当前操作模式（MAIN、SUB和clarifier/split），FUNC（功能）旋钮可快速选择所需菜单和更改设置值。

• Super- DX 模式扩大通信范围。*Super- DX模式可在除C4FM以外的所有模式和所有频段中激活。

• 适合FT8操作的“PRESET”模式。

• 两个大型前置扬声器确保高质量和洪亮的音频效果。

• 配备多个散热槽的铝压铸底盘，确保高效散熱以实现稳定的高功率输出。

 其他实用功能

• 支持1200/9600bps APRS® 数据通信

• 兼容WiRES-X   *拟于2025年8月推出

• micro SD卡插槽

• CW操作（CW零点插入、CW自动零点插入、CW反转、CW发射信号波形修整等功能）

• USB接口支持CAT操作、音频输入/输出和发射控制

• FM模式提供多种实用功能：DCS、CTSSS音频编码/解码、ARS（自动中继台切换）、DTMF

• AGC（自动增益控制）

• 可连接YAESU自动有源调谐天线ATAS-120A、有源调谐天线ATAS-25 以及适用于 100W HF/50MHz和50W V/UHF操作的外接自动长线天线调谐器FC-40

选购配件

• SCF-1：在使用外部直流电源操作时，连接到主机后部的散热风扇

• FC-80：适用于10W HF/50MHz的自动天线调谐器，可安装在主机后部。使用配套的连接件，可将FC-80与SBR-52LI或SCF-1组合，安装在主机后部

• FC-90：适用于10W HF/50MHz 的自动天线调谐器，支持长线和50Ω天线

• SPG-1：主机保护罩

• FGPS-5：可连接到主机的GPS天线单元

• BU-6：可安装在主机内的蓝牙单元，用于蓝牙操作
