FTDX101D

创造短波通信未来的HF/50MHz电台

混合SDR

FTDX101系列采用混合SDR结构，结合了窄带SDR的卓越基本性能和直接采样SDR的宽带信息实时显示能力。主、副接收部分从RF前端到SDR完全独立的双接收电路结构，采用下变频方式的窄带SDR电路，通过高分辨率HRDDS基振电路等电路整体高性能化，实现了14MHz频段2kHz近端BDR（阻塞动态范围）150dB以上、RMDR（互调动态范围）123dB以上、3rd IMDR（三次互调动态范围）110dB以上的性能。

14MHz频段阻塞动态范围（BDR）

14MHz频段互调动态范围（RMDR）

三次互调动态范围（IMDR）

混合SDR结构（窄带SDR + 直接采样SDR）

FTDX101系列的混合SDR结构，利用直接采样SDR的特征实时显示频段内的详细信息，同时通过下变频方式的窄带SDR电路实现接收电路整体的高性能化。

完全双通道混合SDR结构

400MHz HRDDS带来的静谧世界

高品位本地信号

本地电路采用与FTDX5000相同的高分辨率400MHz HRDDS（高分辨率直接数字合成器）方式，直接从400MHz高频率分频产生本地信号，实现零PLL锁定时间，大幅改善C/N特性，实现低噪声和超近端阻塞动态范围的飞跃性提升。FTDX101系列的本地信号相位噪声特性在2kHz近端达到-150dBc/Hz以下，为超近端多信号特性做出巨大贡献。

400MHz HRDDS单元

14.2MHz时的首次本地OSC相位噪声

最大衰减量-70dB的新开发谐振机构VC-Tune（可变电容调谐）

RF前端采用最大衰减量-70dB的新开发谐振机构VC-Tune，通过高精度步进电机驱动可变电容，连续覆盖频段内，无继电器切换时的不适感。通过多功能拨盘MPVD（多用途VFO外拨盘）进行微调，无需离开VFO拨盘即可进行最优调谐。

VC-Tune（7MHz，跨度20MHz）

带通滤波器（7MHz，跨度20MHz）

VC-Tune + 带通滤波器（7MHz，跨度20MHz）

IF DSP实现有效干扰消除

IF DSP采用德州仪器的32位高速浮点DSP TMS320C6746（最大2949MIPS/2220MFLOPS），以368.64MHz时钟频率进行高速数字信号处理，具备SHIFT/WIDTH/NOTCH/CONTOUR/APF/DNR/NB等丰富的干扰消除功能，可通过前面板的独立旋钮和按键进行调整。

IF DSP干扰消除

实现高品位发射电波的发射最终阶段

高分辨率400MHz HRDDS方式带来的优异C/N特性也对发射部分做出了巨大贡献。通过精心选择每个元件和彻底的电路优化，实现了从发射前端到最终阶段的C/N特性改善。16位D/A转换器直接生成信号，避免了失真和噪声的产生。最终阶段的发射相位噪声特性在2kHz近端达到-150dBc/Hz，实现了高品位发射电波的通信。

发射末级阶段（MP版本图片）

100W（D版本）采用低失真MOS FET RD100HHF1推挽结构，以13V电源电压实现稳定的100W输出。

发射相位噪声（14MHz频段，TX：100W，模式：CW）

下一代三维频谱显示3DSS

在传统的瀑布显示基础上，新开发了3DSS（三维频谱流）方式。3DSS将频率作为X轴、信号强度作为Y轴、时间作为Z轴，立体显示频段内的信息。信号随时间流向画面后方，直观把握信号强度的时间变化。同时显示窄带SDR和直接采样SDR的输出，通过不同颜色区分，轻松确认窄带SDR接收的频段。

高精细7英寸TFT彩色触摸面板显示屏

7英寸宽TFT彩色触摸面板显示屏，具备出色的可视性和直观的触摸操作，支持舒适的通信操作。

尺寸：7英寸宽
分辨率：800×480像素

频谱显示

扫描速度：约30FPS
显示范围：100dB
跨度：1-1000kHz
显示：双通道/单通道

根据优先级和情况选择多样的显示模式

可选择单通道显示（仅显示MAIN或SUB频段信息）和双通道显示（同时显示MAIN和SUB频段信息）。双通道显示可上下、左右分割显示，或扩展显示特定区域，满足不同操作需求。

3DSS单通道显示

3DSS双通道显示（上下）

3DSS双通道显示（左右）

多功能显示

多功能显示在频谱显示基础上，同时显示频谱和AF-FFT音频频谱，便于在通信过程中监控接收频段和音频特性，调整接收机的IF滤波器和干扰消除功能，视觉确认效果。

3DSS多功能显示

根据用途选择频谱显示设置

中心模式（CENTER）：接收频率始终位于屏幕中心，便于监控目标频率周边情况。
固定模式（FIX）：固定显示设定跨度的频率范围，适用于固定频段操作。长按“FIX”键可直接输入起始频率。
光标模式（CURSOR）：与FIX模式类似，但当频率超出设定范围时，屏幕自动滚动，显示范围外的情况。

注重操作性的前面板设计

将MAIN VFO拨盘、VC-TUNE、WIDTH/SHIFT等重要功能布置在面板中央附近，频段切换键以ABI（活动频段指示器）形式横向布置在VFO拨盘上方，7英寸大显示屏围绕MAIN VFO布置，优先考虑电台的可视性和操作性。

具备优异操作性和可视性的ABI（活动频段指示器）

ABI以横向排列的LED指示当前选择的频段，MAIN频段为白色LED，SUB频段为蓝色LED。发射时，发射侧LED变为红色，便于确认。长按频段键可点亮橙色LED，用于标记已连接天线的频段或DX远征操作中的频段。

ABI（活动频段指示器）

MPVD（多用途VFO外拨盘）

MPVD是布置在VFO拨盘外侧的大型多功能环，采用铝制加工，具备高档质感。可一键操作SUB VFO拨盘、VC-TUNE、Clarifier、CS（自定义选择功能）等常用功能，实现顺畅、厚重的操作手感。

MPVD（多用途VFO外拨盘）

支持舒适CW操作的功能

CW零调功能
CW自动零调功能
CW反向功能
CW解码功能
APF（音频峰值滤波器）功能
FPGA实现CW键控波形整形
比赛记忆键控器
内置电子键控器（键控模式选择：A/B/Y/ACS）
Bug键兼容功能
重量控制功能
极性反转功能
比赛编号自动计数功能
存储的CW符号以固定间隔连续发送的信标功能
CW延迟时间选择（30msec～3000msec）
CW键控速度控制（4wpm～60wpm）
SSB模式下的直接CW键控功能
CW SPOT功能

其他实用功能和特点

主/副频段独立的LED指示灯和调整旋钮
QMB（快速存储库）功能
配备USB端口
配备数据存储用SD卡槽
RTTY（FSK）/PSK编码、解码功能
IPO（截获点优化）实现最佳RF增益选择
AGC（自动增益控制）功能
平滑进行分裂操作的快速功能和同步功能
Φ92mm高音质内置扬声器
长线对应自动天线调谐器（FC-40）兼容

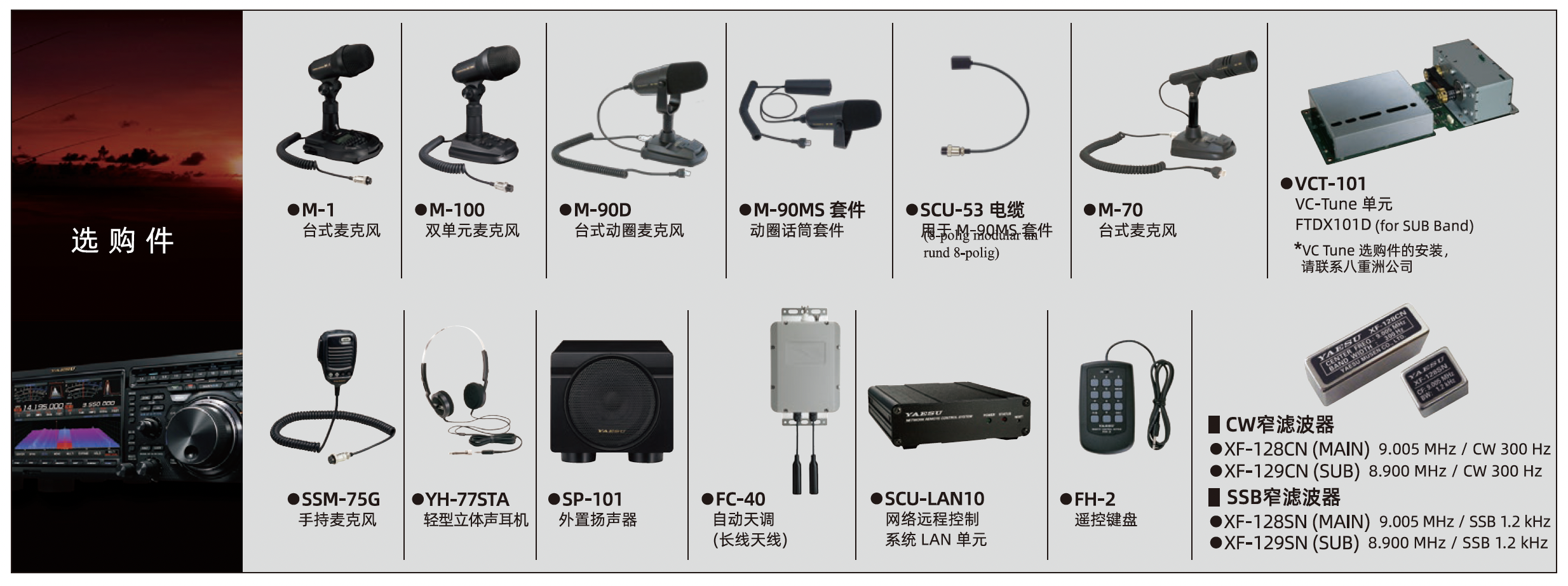

扩展性优异的外部输入输出

配备3个天线接口，适应多样化的天线连接
配备外部设备连接用输出接口（RX-OUT，IF-OUT）
外部显示器接口（DVI-D）
ACC接口：支持网络远程控制系统（SCU-LAN10）的远程操作
外部扬声器接口（A/B）
线性放大器连接接口

3年长期保修（主机）

FTDX101MP、FTDX101D提供基于高可靠性和品质的3年保修（主机），不包括电池老化等。

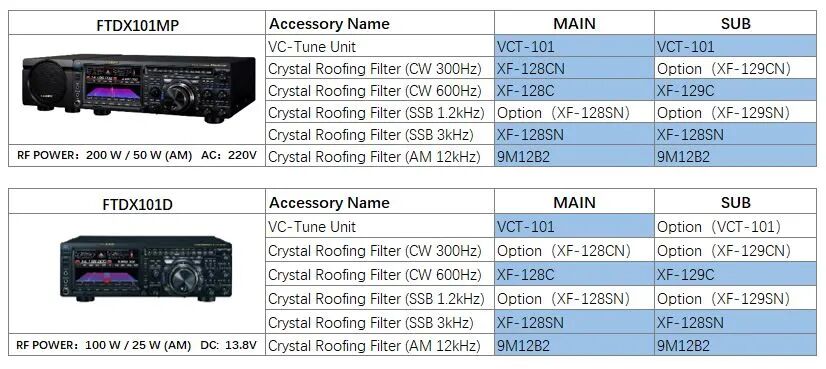

产品参数

一般规格：
发射：1.8MHz-50MHz （业余频段）
接收：30kHz-75MHz     (可用范围)
         1.8MHz-26.699999MHz   （保证范围）
        50MHz-53.999999MHz    （保证范围）
调制模式：A3E(AM),J3E(LSB/USB),F3E(FM), AIA(CW),
频率步进：1/5/10Hz(SSB,CW),10/100Hz (AM,FM)
天线阻抗：50Ω 不平衡（天线调谐OFF）
             16.7-150Ω 不平衡（天线调谐ON, 1.8MHz-29.7MHz 业余频段）
              25-100Ω不平衡（天线调谐ON, 50MHz 业余频段）
频率稳定：±0.1ppm（0℃~+50℃，电源接入1分钟后）
电源电压：DC 13.8V ±10%
电流消耗：RX (无信号) 3.5A
             RX (接收信号) 4.0A
             TX (接收信号) 23A (100W)

外形尺寸：420mm*130mm*322mm（W*H*D）
重量：约12kg

发射参数：
输出功率：100W(D) （CW,LSB,USB,FM,RTTY,PKT）,50/25 W(AM)
调制类型：A3E(AM),J3E(SSB),F3E(FM)
最大频偏：±5.0 kHz / ±2.5 kHz（窄带）
杂散辐射：优于-50dB （1.8MHz-29.7MHz 业余频段）
             优于-63dB （50MHz 业余频段）
SSB载波抑制：60dB 以上
边带载波抑制：60dB 以上
带       宽：3 kHz（LSB,USB），500Hz（CW）
               6 kHz（AM），16KHz（FM）
音频响应：小于-6 dB（300-2700Hz）
麦克风阻抗：600Ω（200-10kΩ）

接收参数：
电路类型：双变频超外差
中频频率：1ST IF 9.005MHz （MAIN）,8.9000MHz（SUB）
              2NDIF 24KHz（MAIN/SUB）
接收灵敏度：
             SSB（带宽2.4kHz/10dB S+N/N）
              1.8MHz-30MHz 0.16μV（AMP2“ON”）
              50MHz-54MHz 0.125Μv（AMP2“ON”）
              70MHz-70.5MHz 0.16μV（AMP2“ON”）
              AM(400Hz,30%调制，带宽6kHz/10dBS+N/N)
             0.5MHz-1.8MHz 6.3μV
              1.8MHz-30MHz2μV（AMP2“ON”）
              50MHz-54MHz1μV（AMP2“ON”）
             70MHz-70.5MHz 2μV（AMP2“ON”）
              FM（带宽：12kHz，12dB SINAD）
              28MHz-30MHz0.25μV（AMP2“ON”）
              50MHz-54MHz0.2μV（AMP2“ON”）
              70MHz-70.5MHz0.25μV（AMP2“ON”）

选择性：       Mode                  -6dB          -60 dB
             CW（BW=0.5kHz）   0.5kHz以上   0.75kHz以下
            SSB（BW=2.4kHz） 2.4kHz以上   3.6kHz以下
            AM（BW=6kHz）      6kHz以上     15kHz以下
            FM（BW=12kHz）    12kHz以上    25kHz以下
中频抑制：60 dB以上（1.8MHz-28MHz 业余频段，VC-tune“ON”）
             60 dB以上（50MHz业余频段）
镜像抑制：70 dB以上（1.8MHz-28MHz 业余频段）
             60 dB以上（50MHz-54 MHz业余频段）
音频输出：2.5W @ 4Ω/10%THD
音频输出阻抗：4-16Ω（标准4Ω）
