FTDX10 系列

混合SDR实现出色的射频性能

功能和操作性方面均达到最高水平的性能

 混合SDR构成

 采用窄带晶体修平滤波器实现出色的多信号特性

FTDX10系列采用了在FTDX101中开发的窄带SDR方式和直接采样SDR方式相结合的混合SDR构成。

窄带SDR电路采用9MHz下变频方式，通过窄带晶体修平滤波器充分衰减不必要的频率成分后进行数字转换，并由FPGA（现场可编程门阵列）进行信号处理，从而获得最出色的接收性能。

通过采用具有锐利衰减特性的窄带修平滤波器、传统的高性能接收电路构成，以及对元件的精心挑选和严格筛选，14MHz频段中接近（2kHz）的 RMDR（互调动态范围）达到 116dB 以上，BDR（阻塞动态范围）达到 141dB 以上，3rd IMDR（三阶互调动态范围）达到 109dB 以上。

14MHz 频段互调动态范围 (RMDR)

14MHz 频段阻塞动态范围 (BDR)

14MHz 频段三阶互调动态范围 (IMDR)

 混合SDR构成（窄带SDR+直接采样 SDR）

FTDX10的接收部分采用了可以通过窄带化的超外差方式，通过修平滤波器充分衰减不必要的频率成分后，利用高分辨率A/D转换器将频带信息数字化，并发送到FPGA进行信号处理，从而实现了窄带 SDR 接收电路的整体高性能化。

此外，通过直接对RF前端的频率成分进行数字处理，实现了能够掌握整个频段情况的实时频谱范围的直接采样SDR电路，形成了混合SDR结构。

接收部分的混合SDR结构

250MHz HRDDS（高分辨率直接数字合成器）生成高品质本地信号

为了获得卓越的接近多信号特性，注入到第一混频器的本地信号的信噪比是重要因素。

 FTDX10的本地电路采用了高分辨率250MHz HRDDS方式。

这种电路构成可以直接从250MHz的高频率生成本地信号，从而大幅改善信噪比特性，并能够向混频器提供高品质的本地信号。

本地信号的相位噪声特性在接近2kHz（14MHz 频段）时达到 -145dBc/Hz。

 第一本地振荡器相位噪声 (14.2MHz)

双核32位高速 DSP

15段（HAM10+GEN 5）带通滤波器

带通滤波器（BPF）配置在衰减器和RF放大器之间，由业余频段专用（10 段）+ GEN（通用覆盖）接收5段组成，共15段，根据接收频率自动切换，充分衰减通带外的干扰成分后再将信号发送到RF放大器。

 IF DSP实现有效的杂音消除

IF DSP采用了TI公司的32位高速浮点DSP TMS320C6746（最大 2949MIPS/2220MFLOPS），以368.64MHz的时钟频率进行高速数字处理。

FTDX10配备了备受好评的SHIFT/WIDTH/NOTCH/CONTOUR（轮廓）/APF（自动峰值滤波器）/DNR（数字噪声降低）/NB（噪声消除）等IF DSP 实现的多种有效杂音消除功能。

 凭借卓越的相位噪声特性实现高品质的发射信号

以高分辨率250MHz HRDDS 生成的高品质本地信号为基础，通过D/A转换器直接生成发射信号，抑制了失真和噪声的发生，确保了卓越的信噪比特性。

在末级阶段，发射相位噪声特性在接近 2kHz（14MHz 频段）时达到 -145dBc/Hz，实现了高品质发射波的通信。

 发射末级阶段，保证稳定高功率输出的功率放大器

末级阶段的功率放大器采用了新开发的小型封装双 MOSFET 的推挽式 Silicon MOSFET RD70HUP2，具有优良的线性度，低失真率，在低电压下也能实现稳定的 100W 高功率输出。

 内置高速自动天线调谐器

FTDX10内置了采用高速继电器和高压 LC 切换的数字天线调谐器。调谐的频率和匹配数据会自动存储在100个通道的大容量存储器（匹配数据存储器）中，对于已经匹配过的频率，存储在数据存储器中的数据会被传输到调谐器电路，瞬间以最佳匹配状态运行。

 自动天线调谐器

 卓越的可视性3DSS（三维频谱流）支持大尺寸显示屏

高精细5英寸TFT 彩色触摸面板显示屏

显示屏配备了5英寸宽的大型彩色显示屏，采用触摸面板操作，可以直观地进行操作，包括操作频率、仪表和主要功能的设置，以及显示屏的显示设置等。

尺寸：5 英寸宽 分辨率：800×480 像素 【频谱显示】 扫描速度：约 30FPS 显示范围：100dB 范围：1～1000 kHz

 5 英寸 TFT 彩色触摸面板显示屏

3DSS（三维频谱流）

实时频谱范围显示支持FTDX101中新开发的3DSS（三维频谱流）显示。

3DSS以频率为X轴，信号强度为Y轴，时间为Z轴，立体地显示频段信息，信号随着时间的推移向屏幕后方流动，可以直观地掌握信号强度的时间变化。

 MULTI（多功能）显示

显示屏的 MULTI 显示在频谱显示的基础上，还在同一屏幕上显示频谱和AF-FFT音频频谱。

这样，在操作过程中，可以在监控接收频段的同时，通过 AF-FFT 功能显示接收声音的频谱，查看对方电台发射电波的音频特性，或者在调整接收部分的IF 滤波器和杂音消除功能时，可以直观地确认其效果，从而在比赛中瞬间掌握整体状况。

3DSS（三维频谱流）

 MULTI 显示

 通过触摸面板操作实现流畅舒适的使用体验

通过触摸显示屏上的设置部分，可以轻松更改设置或进行调谐。

 通过数字键盘直接输入频率设置

通过触摸频率显示部分，可以显示数字键盘并进行直接输入，从而设置频率。

 在频谱画面上快速移动频率

通过触摸频谱画面，接收频率会移动到触摸的点。只需触摸信号的峰值部分，即可快速将频率移动到目标信号。

 根据需要选择多种频谱画面显示模式

• 中心模式 (CENTER)

接收频率始终位于中心，“SPAN” 设置的范围状态显示在周围，方便以目标频率为中心监控周围的状况。

• 固定模式 (FIX)

在符合频段计划等的情况下，固定在 “SPAN” 设置的范围内操作，通过长按“FIX”键，可以直接输入频谱的起始频率，并在设置的SPAN 中监控频段状态。

• 光标模式 (CURSOR)

与固定模式一样，监控 “SPAN” 设置范围内的状态，但当频率（标记）超过范围的上限或下限时，画面会自动滚动，可以确认设置范围外的状况。

中心模式 (CENTER)

固定模式 (FIX)

光标模式 (CURSOR)

 兼顾直观操作性和可视性的前面板设计

通过大尺寸5英寸触摸面板显示屏实现直观操作，同时将实际操作中重要的功能集中在 VFO 旋钮周围，形成了便于操作的面板布局。

 MPVD（多功能VFO外旋钮）

VFO旋钮外侧的MPVD大型多功能旋钮通常用作快速调节频率，与VFO 旋钮组合，实现舒适的调谐。

MPVD可以分配功能，因此可以将常用的功能分配给它，即使不离开 VFO 旋钮，也能在变化的接收状态下进行快速调整。

 MPVD多功能旋钮

配备SD卡插槽

前面板配备SD卡插槽，使用市场销售的SD存储卡可以进行通信录音/回放、语音存储（用于发射的语音录音）、各种设置、存储内容的保存、屏幕截图（显示画面的保存），以及固件更新等操作。

 SD卡插槽

通过PC远程控制系统扩展操作范围

 支持频谱，实现远程便捷操作

通过连接FTDX10的LAN单元（选购件：SCU-LAN10）并连接到 LAN 或互联网，可以使用 PC 远程控制系统从远处对电台进行远程操作。

在远程操作中，除了电台的基本操作外，还可以支持多种频谱显示，实现便捷的操作。

除了远程操作外，还可以连接到家庭LAN，将频段情况映射到远离操作室的大屏幕上进行监控。

 远程操作

• 根据用途和个人喜好选择操作面板的布局
• 发射和接收的基本操作
• 频谱功能（3DSS 显示、瀑布显示）
• 多功能显示（频谱/频谱及AF-FFT音频频谱）
• 各种滤波器/杂音消除功能

• 存储频道功能

 外部显示器连接

后面板配备外部显示器接口（DVI-D 连接器），可以进行数字方式的显示器连接。

使用市场销售的DVI-D 数字电缆直接连接到后面板，可以通过高画质的大屏幕显示器进行便捷的操作。

 支持长线的自动天线调谐器（FC-40）

后面板配备调谐器接口，支持长线自动天线调谐器（FC-40），可以在1.8MHz 至30MHz、50MHz至54MHz的业余频段中，对长度超过 20m 的电线进行匹配。

 ACC 接口

通过ACC接口连接可选的LAN单元，可以通过LAN或互联网进行远程操作（远程控制）。

 支持便捷操作的远程控制键盘 FH-2

选购件远程控制键盘（FH-2）可以操作语音存储功能（录音并发送语音）和在 CW 操作中使用的竞赛存储键盘，支持在竞赛等中的顺畅操作。

 配备三个 USB 端口

后面板配备三个USB接口（A类x2、B类x1），可以用于连接鼠标进行电台操作，或连接键盘进行文字输入等。

 三年长期保修（主机）

FTDX10供基于高可靠性和品质的安心三年保修（主机）。

※不包括电池的老化等。

 支持舒适操作的多种功能

CW 操作

• CW 零点调整功能
• CW 自动零点调整功能
• CW 反向功能
• CW 解码功能
• FPGA实现的CW键控波形整形
• 竞赛存储键盘
• 内置电子键盘（键盘模式选择：A/B/Y/ACS）
• Bug键兼容功能
• 等待控制功能
• 极性反向功能
• 竞赛编号自动计数功能
• 以一定间隔连续发送存储的CW符号信标功能
• CW延迟时间选择（30msec～3000msec）
• CW键控速度控制（4wpm～60wpm）
• 在SSB模式下直接进行CW键控的功能

• CW SPOT功能

 其他实用功能和特点

• 3段参数均衡器（发射/接收音频）
• QMB（快速存储库）功能
• 频段堆栈功能
• RTTY（FSK）/PSK 编码、解码功能
• RTTY（FSK）/PSK文本存储功能
• IPO（截点优化）实现最佳 RF      增益选择
• AGC（自动增益控制）功能
• 平滑进行分裂操作的快速功能

• 快速异频输入

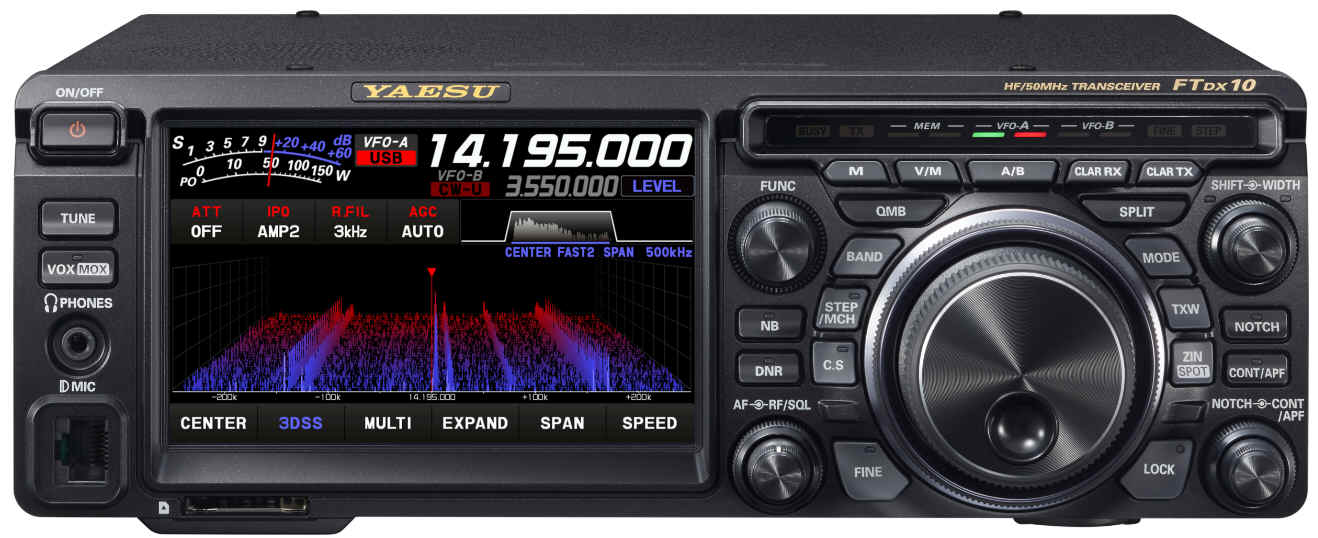

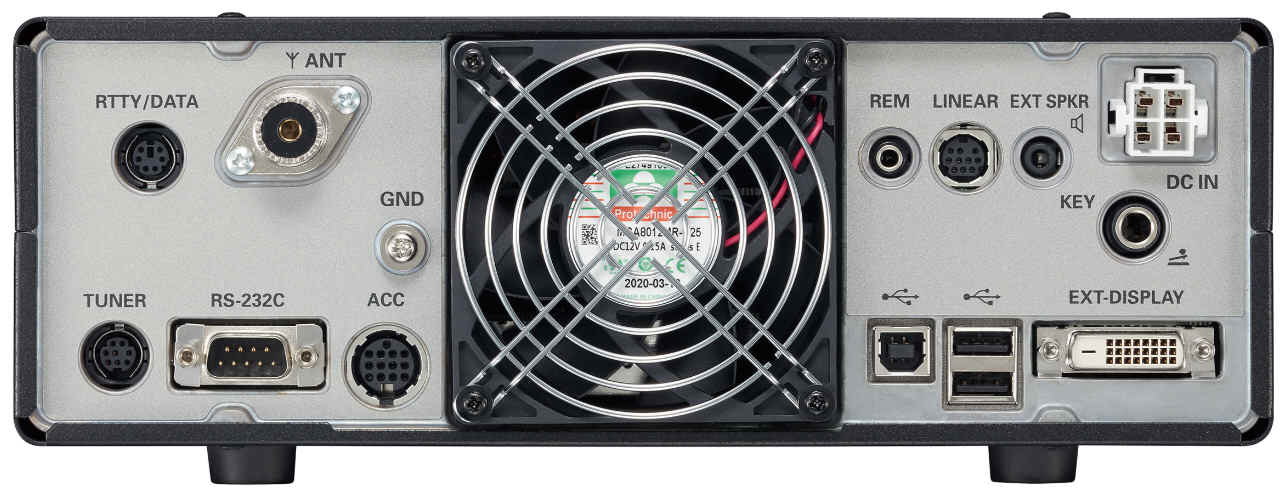

 前面板/后面板

1. PHONES耳机连接用单声道插孔（φ3.5mm）
2. MIC麦克风（模块化8 针）连接接口
3. SD卡插槽
4. RTTY/DATA RTTY用终端单元、数据通信的TNC      连接接口
5. ANT天线接口（M 型）
6. GND接地接口
7. 冷却风扇
8. REM 连接远程控制键盘FH-2的接口
9. LINEAR线性放大器连接接口
10. EXT SPKR外部扬声器接口（连接 4Ω～16Ω 的外部扬声器，单声道插孔 φ3.5mm）
11. DC IN DC      13.8V 电源连接接口
12. KEY CW键控接口（连接电子键盘的操纵器或电键，φ6.3mm）
13. EXT-DISPLAY 外部显示器连接接口（DVI-D）
14. USB 接口（A类 x2，用于连接键盘和鼠标）
15. USB 接口（B类，用于      CAT、音频输入输出、发射控制等）
16. ACC 外部设备连接接口
17. RS-232C RS-232C 用电缆连接接口（通过 PC 的 CAT 命令进行远程控制）
18. TUNER 外部天线调谐器（FC-40）连接接口

一般规格:

频率范围:  1.8MHz - 29.699999MHz (业余频段)

       50MHz - 53.999999MHz (业余频段)

调制类型:   AM, SSB, FM

频率稳定度:±0.5ppm (0℃~+50℃, 1分钟)

电压:DC 13.8V±15%

电路类型:双变频超外差

中频：1st IF 9.005MHz/2nd IF 24kHz

射频功率:5W - 100W (CW, LSB, USB, FM, RTTY, PKT)

        5W -25W (AM)

尺寸(W x H x D): 266 x 91 x 263 (mm)　*不包含配件

重量 (大约):5.9kg

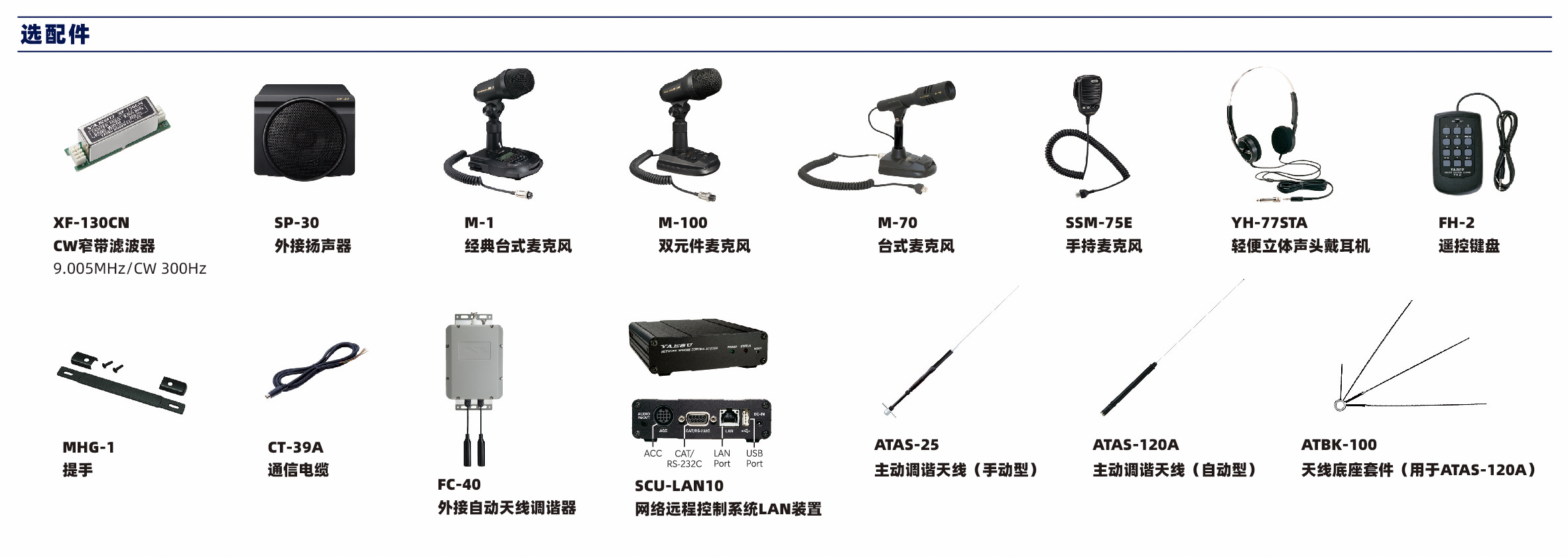

附件:

-麦克风

-直流电源线（含保险丝）

-备用保险丝

-6.3mm 3触点 插头

-操作手册
