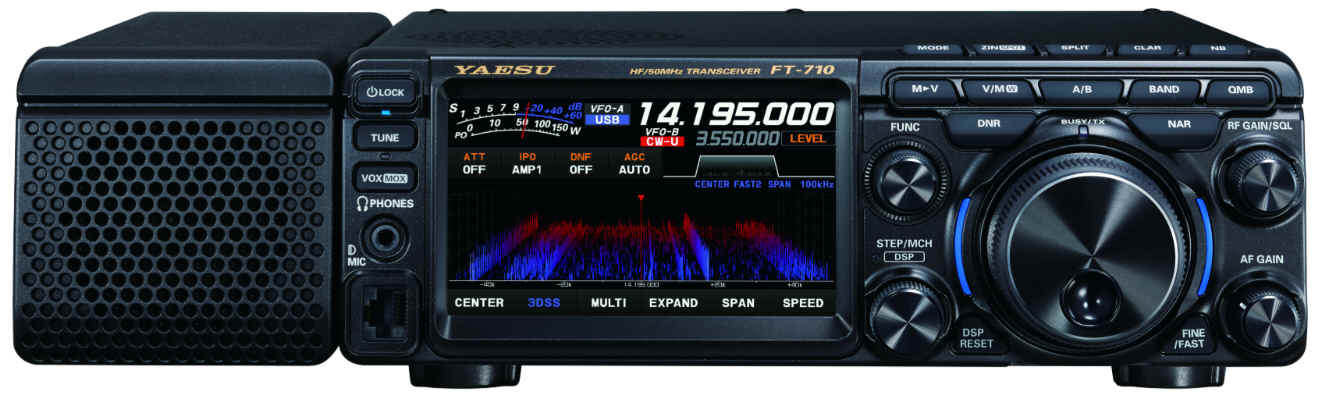

FT-710 系列

传承优秀射频性能的高端紧凑型HF/50MHz SDR 电台

 基本性能优秀的 SDR 电路设计

搭载高端SDR型号采用的高分辨率A/D转换器和 FPGA 芯片，同时运用双A/D转换电路设计，通过两个A/D转换器进行数字转换处理，减轻了过载导致的A/D转换溢出，改善了阻塞特性。

此外，采用抖动技术，在数字转换前向模拟信号添加随机噪声，最小化A/D转换的量化误差，抑制失真，改善互调（IM）特性，从而实现SDR 接收电路的全面高性能化。

 强大的RF前端和低噪声振荡电路，造就卓越的近距离多信号特性

按业余频段划分的带通滤波器，搭配低噪声、混频特性优异的 RF 放大器，构成强大的 RF 前端，并采用高分辨率250MHz的HRDDS（高分辨率直接数字合成器）。

能够为A/D转换提供高品质的采样时钟信号，即使机身紧凑，也能拥有高端机型的近距离多信号特性。

在发射部分，凭借HRDDS提供的高品质时钟信号，实现优异的载噪比（C/N）特性，追求电路的低噪声化，在末级近2kHz处的发射相位噪声特性达到-143dBc/Hz。

 高速 DSP实现有效的混频干扰消除

采用双核32位浮点 DSP（时钟频率594MHz/198MHz），通过高速数字处理，实现 SHIFT / WIDTH / NOTCH / CONTOUR（轮廓）/ APF（音频峰值滤波器）/ DNR（数字降噪）/ NB（噪声抑制）等有效的混频干扰消除功能。

滤波器和混频干扰消除功能的工作状态，以及通过带宽的频谱，都能在显示屏上显示，方便用户轻松确认通过带宽的情况。

轻触滤波器功能显示区域，再用 DSP 旋钮即可快速设置，即使在竞赛等场合，也能实现顺畅操作。

 立体声高音质的AESS（声学增强扬声器系统）※ 使用 AESS 功能需配备 SP-40

利用DSP数字处理，结合机身顶部扬声器和外接扬声器 “SP-40”，实现比普通紧凑短波电台更广的音频带宽和富有立体感更好的高音质接收效果。

用户可根据个人喜好，调整两个扬声器的输出平衡和频率特性，设置出理想的音质。

 搭载 3DSS（三维频谱流）的3D频谱显示

 配备高精度4.3英寸TFT彩色触摸屏

4.3英寸宽幅大型彩屏，采用 FTDX系列SDR的3DSS（三维频谱流），实时显示频谱，轻松掌握信号强度的时间变化，包括工作频率、面板和功能设置、显示屏显示设置等，都能通过触摸屏直观操作。

 出色的可视性和操作性，丰富的显示屏显示

多功能显示

多功能显示在频谱显示的基础上，还集成了频谱和AF-FFT音频频谱，可在同一屏幕显示。

在操作过程中，用户可以一边监控接收频段，一边利用 AF-FFT功能显示接收音频的频谱，查看对方电台发射电波的音频特性，或在调整接收部分的滤波器和混频干扰消除功能时，直观确认效果，瞬间把握竞赛等场合的整体状况。

瀑布显示

轻触屏幕上的“3DSS”，即可在3DSS 显示和瀑布显示之间切换。

瀑布显示部分轻触“EXPAND”，可扩展接收信号的显示时间（历史显示时间）。

 VMI（VFO 模式指示器）

在VFO旋钮左右配置了VFO模式指示器，可方便识别VFO-A、VFO-B、存储模式、Clarifier/异频等操作状态。指示器颜色可从4种颜色（蓝/绿/白/红）中按个人喜好选择。

 最适合FT8 操作的“PRESET”模式

在模式画面选择“PRESET”，可选择最适合FT8通信模式的设置值，让用户轻松享受顺畅、舒适的 FT8 操作。

长按“PRESET”，可调出各项设置，轻松自定义。

最多可保存 5 组预设信息。

 支持外接显示器（DVI-D数字输出端子）

背板配备外接显示器接口（DVI-D），可通过数字输出连接大型显示器进行操作。

还配备了USB（Type-A）接口，连接鼠标后，可方便在大型画面上操作。

 网络远程控制（即将支持）

使用LAN 单元（选购件：SCU-LAN10）将 FT-710连接至LAN或互联网，即可从远程地点进行远程操作。

远程操作不仅可进行电台的基本操作，还支持多种频谱显示，让用户在远程也能享受舒适的操作体验。

 其他实用功能

• QMB（快速存储库）功能：一键调出存储的操作状态，快速开始操作
• 配备FUNC（功能旋钮），可轻松进行功能设置
• 支持长线自动天调 “FC-40”
• 配备SD卡槽：可进行通信录音/回放、各种设置、存储内容保存、固件更新等
• 配备2个USB接口（A 型、B 型）
• CW操作：CW零点、CW自动零点、CW反向功能、CW键控波形整形、CW存储键控器等，支持多种功能
• 3段参数均衡器
• 通过IPO（截获点优化）选择最佳增益
• AGC（自动增益控制）
• 频段堆栈功能
• 支持ATAS有源调谐天线
• 支持远程控制键盘 FH-2

• CAT（3系统）

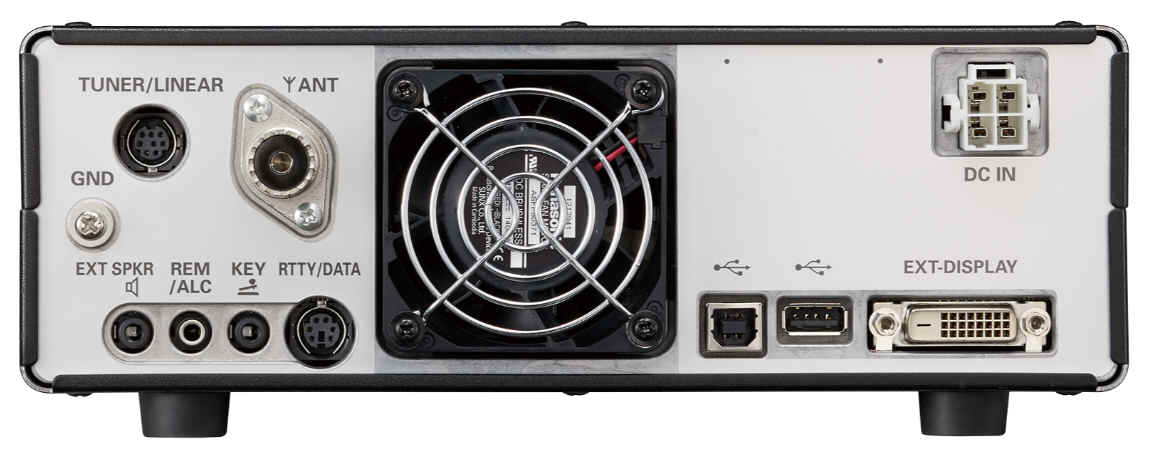

 背板

1. TUNER/LINEAR外接天线调谐器/线性放大器连接端子
2. ANT天线端子（M型）
3. 冷却风扇
4. DC IN直流 13.8V 电源输入接口
5. EXT-DISPLAY 外接显示器连接接口 (DVI-D)
6. USB 接口 (Type-A)
7. USB 接口 (Type-B)
8. RTTY/DATA RTTY 数据接口
9. KEY CW 键接口
10. REM/ALC 远程控制键盘 FH-2 连接接口
11. EXT SPKR 外接扬声器连接接口（3.5mm 单声道插孔）

12. GND 接地接口

 一般规格

*AESS系统版本不同配置有差异。
