FT5DR

数字手持对讲机的新标准

先进的高音质C4FM数字+ 1000mW大功率输出

坚固耐用的机身，触摸屏操作

C4FM/FM 144/430MHz双频段对讲机

FT5D 发射功率 5W

FT5D虽然体积小巧，但具备宽带接收、双频段同时接收的电路结构、5W发射功率、高音质1000mW的大音量等高性能，同时采用了大型全彩触摸屏显示，并通过活动监视器显示已存储频道的条形图，实现了新的操作感觉（触屏操作），使操作更加直观和流畅。

 标准配件

2200mAh锂离子电池组SBR-14LI

电池充电器SAD-25B

USB电缆※

天线

皮带夹SHB-13

快速释放皮带夹SHB-26

※附带的USB电缆是进行固件更新所需的电缆。GPS位置数据的输入输出，根据连接的机器需要可选的SCU-19或CT-169、CT-170等。

 通过采用触摸屏显示，实现直观和流畅的操作

大字符清晰显示频率

高分辨率全彩显示屏，操作频率醒目显示，具有出色的可视性。操作频段的频率显示可以从白色/蓝色/红色三种颜色中选择。

 通过专用键一键启动常用的操作和功能

常用的功能可以通过显示屏下方的专用键快速启动。

通过活动监视器实现触摸操作

PMG（主存储组活动监视器）※1

长按“PMG”键，可以将当前显示屏的频率登录到PMG中，无论是VFO还是存储频道。只需按下“PMG”键，即可立即调用该频率。 如果登录了多个频率，只需按下“PMG”键，登录的频率状态将以条形图显示（活动监视器）。只需触摸显示的条形图，即可立即切换到该频道，实现触摸操作。

PMG活动监视器

CAM（频道活动监视器）※1

如果需要在固定频道上使用活动监视器，可以使用CAM（频道活动监视器）功能。 要使用CAM，需要将每个存储频道登录到CAM组中。然后调用菜单中的CAM模式，就会像PMG一样以条形图显示各频率的活动状态。触摸显示的条形图，即可切换到该频道，实现触摸操作。 CAM组最多可以注册10组，每组最多5个频道。

 轻量、紧凑、坚固的机身，平整的背面实现出色的手感

紧凑的机身（W:62xH:100xD:34mm/282g）具有优异的耐久性，确保了IPX7的防水性能。

液晶部分周围采用硅胶覆盖的嵌入结构和机身底部侧面的橡胶保护装置，可以在跌落时吸收冲击，使其在户外或恶劣天气下也能安心使用。

对讲机的背面平整无突起，手感出色。

快速释放皮套，可以在不取下皮带的情况下快速拆装对讲机，支持频繁通话的舒适操作。

 宽带接收

支持0.5MHz～999.99MHz（A频段）、108MHz～580MHz（B频段）的连续宽带接收。

 C4FM的高音质和1000mW大音量

虽然机身紧凑，但实现了1000mW的大音量。

音质经过调校，即使在嘈杂的户外使用，也能实现清晰舒适的通信。

 AMS（自动模式选择）实现FM友好的数字通信

AMS根据接收到的信号自动选择通信模式接收，是一种FM友好的数字功能，可以在不切换模拟FM和C4FM数字通信模式的情况下，与所有成员进行通信。

 DG-ID（数字组ID）/组监视器（GM）

只需在“00”到“99”之间设置相同的DG-ID编号，即可轻松享受组通信。当DG-ID编号为“00”时，可以接收所有语音。

使用相同频率时，系统会自动检查设置了相同DG-ID编号的成员是否在通信范围内，并在屏幕上显示每个成员的距离和方向信息。

最多可以确认24个成员的位置。

 全彩舒适导航

●实时导航功能

在C4FM数字的V/D模式下，通信中对方的位置信息会实时显示在指南针屏幕上。

可以随时确认与对方的位置关系，是会合的便利功能。

●回溯功能

从当前位置到预先登记地点的距离和方向会实时显示。

如果登记了出发地点，可以作为回溯功能，从当前位置导航回出发地点。

（最多可以登记3个地点）

  双波同时接收（V+V/U+U/V+U/U+V）/双LED指示灯

由于配备了两个独立的接收电路，不仅可以同时接收同一频段，还可以接收不同频段。 A频段和B频段配备了独立的大型LED指示灯，可以一目了然地了解每个频段的当前接收状态和通信模式。

 C4FM/C4FM同时待机

A频段和B频段可以同时待机C4FM数字信号。

• A频段和B频段的C4FM数字语音不能同时播放。
• 如果两个频段同时接收到C4FM数字信号，将优先接收操作频段的信号。
• 可以同时接收两个频段的呼号和位置信息等数字数据。

VFO频段跳过功能

使用VFO频段选择时，可以跳过不使用的频段，只显示使用的频段频率，从而实现顺畅的操作。

即使在VFO中跳过的频段频率，也可以在存储模式中调用已存储的频率，通过区分使用，可以实现更舒适的操作。

 存储自动分组（MAG）

配备了存储频道按频段自动分组并调用的存储自动分组（MAG）功能。

在存储频道操作中，按下“BAND”键，可以按顺序切换ALL→AIR频段→144MHz/VHF频段→430MHz/UHF频段→AM（AM广播）→FM（FM广播）→SW（短波）→OTHER，每个频段调用分组的频道。

在ALL模式下，MAG功能关闭，按顺序调用存储频道。

 79个频道频谱功能

以当前VFO频率为中心，上下最多显示79个频道的使用状态（信号强度）。

显示（频道数）可以选择79/39/19频道。

可以通过旋转旋钮更改中心频率，或通过触摸频谱屏幕移动到该频率。

 标配长寿命2,200mAh大容量锂离子电池组

标配2,200mAh锂离子电池组（SBR-14LI）。在5W发射功率下，可以运行约9.3小时。

※5W发射6秒，接收6秒，待机48秒的循环

※可用时间根据使用条件和温度等有所不同

 标配长寿命2,200mAh大容量锂离子电池组

收音机接收+双频段同时待机：AF DUAL

AF-DUAL功能可以在接收AM/FM广播的同时，待机A频段和B频段。

当接收到A频段或B频段的信号时，会自动中断广播接收，切换到接收频段并播放音频。

 支持蓝牙，轻松实现免提操作※3

支持蓝牙，可以使用可选的蓝牙耳机SSM-BT20或市场销售的蓝牙耳机进行操作。

除了通过耳机的PTT按钮进行发射，还支持语音声控发射（VOX）功能，因此可以将FT5D放在口袋或背包中，完全实现免提操作。

支持WIRES-X便携数字节点功能

可以访问连接到互联网的节点站，与远程电台进行通信。

此外，还支持直接从计算机连接到互联网的WIRES-X便携数字节点功能，只要有互联网环境和连接设备，即使在外出时也可以轻松进行互联网通信。

 其他实用功能

• 内置高精度GPS接收器
• 支持1200/9600bps APRS通信※4
• 录音功能
• 配备microSD卡插槽

※如果将1108MHz～580MHz以外的频率（短波广播、AM/FM广播、50MHz频段等）存储到PMG或CAM中，将显示灰色条形图。触摸条形图即可移动到该频率并接收信号。

※2 IPX7（防水型）：在正确安装天线/侧面端子盖的状态下，将设备浸入1米深的静水中30分钟，不会影响设备的正常运行。

※3 Bluetooth® 是Bluetooth SIG, Inc.的注册商标，八重洲无线株式会社或授权使用。不保证所有市场销售的蓝牙耳机都能正常工作。

※4 APRS® 是WB4APR Bob Bruninga的注册商标。Smart Beaconing™由HamHUD Nichetronix公司提供。APRS®通信仅支持B频段。

 一般规格

频率范围：144-148MHz  430- 440MHz

频率步进：5/6.25/8.33/9/10/12.5/15/20/25/50/100kHz

(8.33kHz: 仅Air Band, 9kHz: 仅AM Radio)

发射类型：F1D, F2D, F3E, F7W

电源电压：标称：7.2V DC, 负接地 SBR-14LI

7.4V DC, 负接地FNB-101LI

10.5 - 16V DC, 负接地 (外部DC接口）

操作：5.5 - 8.4V DC, 负接地 (锂离子电池)

4-16V DC, 负接地（外部DC接口）

10.5 - 16V DC, 负接地（外部DC 充电）

3.6 - 4.5V DC, 负接地 (FBA-39)

电    流：180mA (单频段接收)

220mA (双频段接收)

110mA (单频段接收，待机)

145mA (双频段接收，待机)

74mA (单频段接收，待机，省电“开”, 省电率 1：10)

74mA (双频段接收，待机，省电“开”, 省电率 1：10)

+15mA（GPS 开）

+3mA (数字模式)

125mA (AM/FM Radio)

600μA (自动关机)

1.6A (5W 发射, 144MHz 7.4V DC)

1.9A (5W 发射, 430MHz 7.4V DC)

操作温度：-20°C ~ +60°C

尺    寸：62 x 100 x 34 mm  (含SBR-14LI电池, 不含旋钮、天线和皮带夹)

重    量：282g （含SBR-14LI电池、天线）

发射：

输出功率：5W / 2.5W /1W / 0.3W (@ 锂离子电池或外接直流电源)

0.9W/0.3W(@ FBA-39)

调制类型：F1D, F2D, F3E: 可变电抗调制

F7W: 4FSK(C4FM)

杂散发射：60dB (@TX Power Hi, L3)

50dB (@TX Power L2, L1)

接收：

电路类型：AM, NFM: 双变频超外差

AM/FM Radio: 直接变频

中频输出：1st: 58.05MHz (AM, NFM A Band)

1st: 57.15MHz (AM, NFM B Band)

2nd: 450kHz (AM, NFM)

灵 敏 度：3μV for 10dB SN (0.5 - 30MHz, @AM)

0.35μV TYP for 12dB SINAD (30 - 54MHz, @NFM)

1μV TYP for 12dB SINAD (54 - 76* (88 *) MHz, @NFM)

1.5μV TYP for 12dB SINAD (76 * (88 *) - 108MHz, @WFM)

1.5μV TYP for 10dB SN (108-137MHz, @AM)

0.2μV for 12dB SINAD (137 - 140MHz, @NFM)

0.16μV for 12dB SINAD (140- 150MHz, @NFM)

0.2μV for 12dB SINAD (150-174MHz, @NFM)

1μV for 12dB SINAD (174 - 222MHz, @NFM)

0.5μV for 12dB SINAD (300 - 350MHz, @NFM)

0.2μV for 12dB SINAD (350- 400MHz, @NFM)

0.18μV for 12dB SINAD (400- 470MHz, @NFM)

1.5μV for 12dB SINAD (470 - 580MHz, @NFM)

3μV TYP for 12dB SINAD (580 - 800MHz, @NFM)

1.5μV TYP for 12dB SINAD (800 - 999MHz, @NFM)*

0.19μV TYP for BER 1 % (Digital Mode)

选 择 性：NFM, AM 12kHz/35 kHz (-6dB / -60dB)

音频输出：1000mW(8Ω for 10 % THD) 内置喇叭

500mW (8Ω for 10% THD) 外接喇叭接口

蓝    牙：版本: Version 4.2  制式: Class 2   输出功率 : 2 dBm

*根据不同地区版本，参数性能与范围亦有所差异，请以实际地区所售版本为准。

*上述规格仅适用于144/430 MHz的业余频段，且可能会在未通知的情况下有所变更。

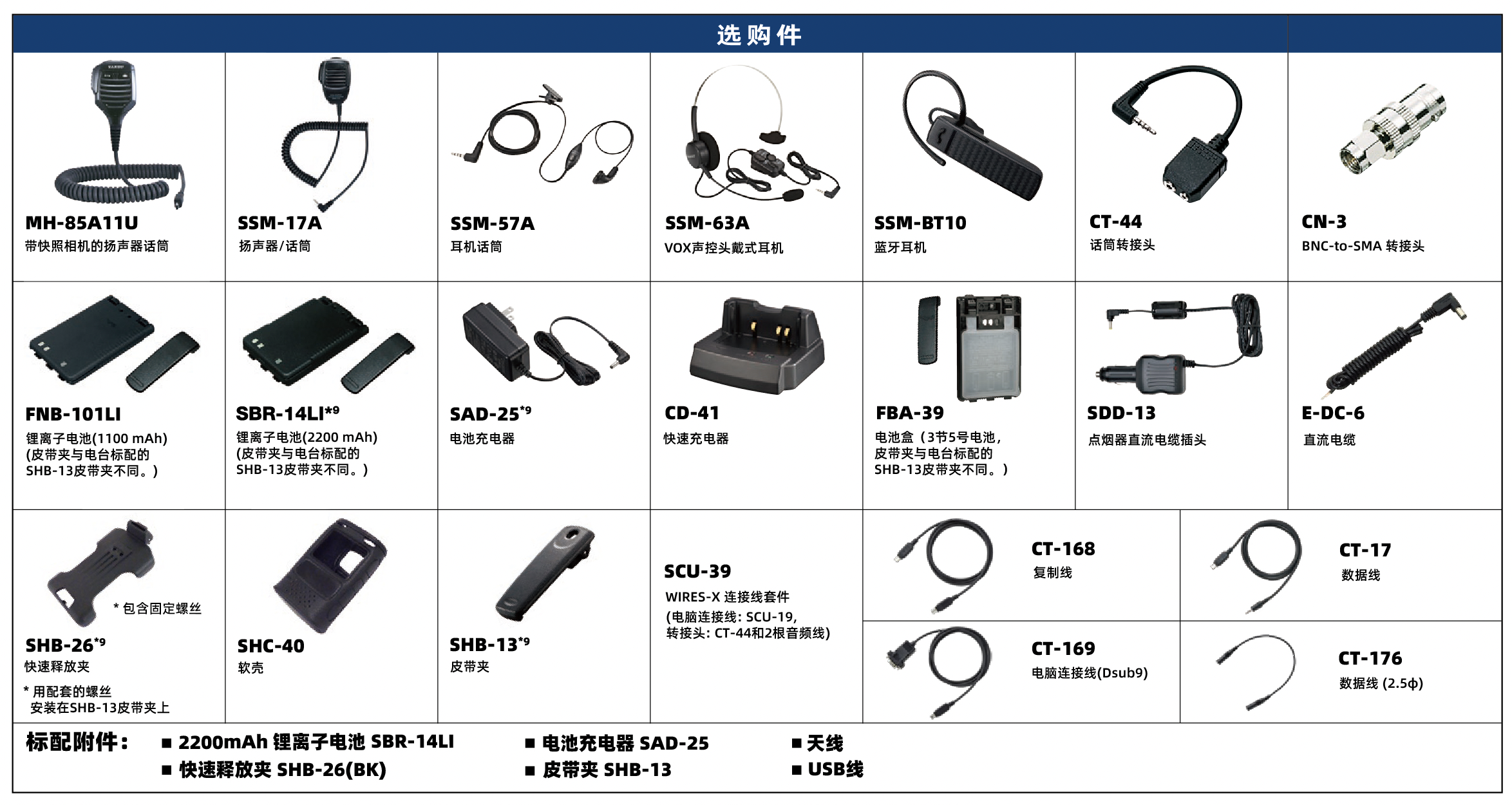

配件

MH-85A11U     耳机话筒带照相机

SSM-17A         扬声器话筒

SSM-57A         耳机话筒

SSM-63A         VOX耳机

SSM-BT10         蓝牙耳机

SBR-14LI 7.4V 2200 mAh 锂离子电池

FNB-101LI 7.2V 1100 mAh Li-ion 锂离子电池

FBA-39             电池盒（3节5号电池）

SAD-25C             充电器

CD-41                 快充支架

E-DC-6                 直流电缆（只限充电）

SDD-13                 带点烟器插头的直流电缆

SHB-26(BK)         快速释放夹 (黑色)

SHC-40                 皮套

SHB-13                 皮带夹

SCU-39 WIRES-X     连接电缆套件

CT-44                     话筒适配器（2芯母话筒至单插孔）

CT-168                 复制电缆

CT-169                 电脑电缆

CT-170                 数据电缆 (USB -2.5φ)

CT-176                 数据电缆 (2.5φ-2.5φ）

CN-3                     转接头BNC to SMA
