创造短波通信未来的HF/50MHz电台
混合SDR
FTDX101系列采用混合SDR结构，结合了窄带SDR的卓越基本性能和直接采样SDR的宽带信息实时显示能力。
主、副接收部分从RF前端到SDR完全独立的双接收电路结构，采用下变频方式的窄带SDR电路，通过高分辨率HRDDS基振电路等电路整体高性能化，实现了14MHz频段2kHz近端BDR（阻塞动态范围）150dB以上、RMDR（互调动态范围）123dB以上、3rd IMDR（三次互调动态范围）110dB以上的性能。
14MHz频段阻塞动态范围（BDR）
14MHz频段互调动态范围（RMDR）
三次互调动态范围（IMDR）
混合SDR结构（窄带SDR + 直接采样SDR）
FTDX101系列的混合SDR结构，利用直接采样SDR的特征实时显示频段内的详细信息，同时通过下变频方式的窄带SDR电路实现接收电路整体的高性能化。
完全双通道混合SDR结构
400MHz HRDDS带来的静谧世界
高品位本地信号
本地电路采用与FTDX5000相同的高分辨率400MHz HRDDS（高分辨率直接数字合成器）方式，直接从400MHz高频率分频产生本地信号，实现零PLL锁定时间，大幅改善C/N特性，实现低噪声和超近端阻塞动态范围的飞跃性提升。FTDX101系列的本地信号相位噪声特性在2kHz近端达到-150dBc/Hz以下，为超近端多信号特性做出巨大贡献。
400MHz HRDDS单元
14.2MHz时的首次本地OSC相位噪声
最大衰减量-70dB的新开发谐振机构VC-Tune（可变电容调谐）
RF前端采用最大衰减量-70dB的新开发谐振机构VC-Tune，通过高精度步进电机驱动可变电容，连续覆盖频段内，无继电器切换时的不适感。通过多功能拨盘MPVD（多用途VFO外拨盘）进行微调，无需离开VFO拨盘即可进行最优调谐。
VC-Tune（7MHz，跨度20MHz）
带通滤波器（7MHz，跨度20MHz）
VC-Tune + 带通滤波器（7MHz，跨度20MHz）
VC-Tune示意图
IF DSP实现有效干扰消除
IF DSP采用德州仪器的32位高速浮点DSP TMS320C6746（最大2949MIPS/2220MFLOPS），以368.64MHz时钟频率进行高速数字信号处理，具备SHIFT/WIDTH/NOTCH/CONTOUR/APF/DNR/NB等丰富的干扰消除功能，可通过前面板的独立旋钮和按键进行调整。
IF DSP干扰消除
实现高品位发射电波的发射最终阶段
高分辨率400MHz HRDDS方式带来的优异C/N特性也对发射部分做出了巨大贡献。通过精心选择每个元件和彻底的电路优化，实现了从发射前端到最终阶段的C/N特性改善。16位D/A转换器直接生成信号，避免了失真和噪声的产生。最终阶段的发射相位噪声特性在2kHz近端达到-150dBc/Hz，实现了高品位发射电波的通信。
发射末级阶段（MP版本图片）
200W（MP版本）的末级功率放大器采用线性度高、低失真、高耐压的MOS FET VRF150推挽结构，提升电源电压至50V，并优化偏置电路，实现低失真、高品位、稳定的输出。100W（D版本）采用低失真MOS FET RD100HHF1推挽结构，以13V电源电压实现稳定的100W输出。
发射相位噪声（14MHz频段，TX：100W，模式：CW）
下一代三维频谱显示3DSS
在传统的瀑布显示基础上，新开发了3DSS（三维频谱流）方式。3DSS将频率作为X轴、信号强度作为Y轴、时间作为Z轴，立体显示频段内的信息。信号随时间流向画面后方，直观把握信号强度的时间变化。同时显示窄带SDR和直接采样SDR的输出，通过不同颜色区分，轻松确认窄带SDR接收的频段。
3DSS（三维频谱流）
高精细7英寸TFT彩色触摸面板显示屏
7英寸宽TFT彩色触摸面板显示屏，具备出色的可视性和直观的触摸操作，支持舒适的通信操作。
尺寸：7英寸宽
分辨率：800×480像素
频谱显示
扫描速度：约30FPS
显示范围：100dB
跨度：1-1000kHz
显示：双通道/单通道
根据优先级和情况选择多样的显示模式
可选择单通道显示（仅显示MAIN或SUB频段信息）和双通道显示（同时显示MAIN和SUB频段信息）。双通道显示可上下、左右分割显示，或扩展显示特定区域，满足不同操作需求。
3DSS单通道显示
3DSS双通道显示（上下）
3DSS双通道显示（左右）
多功能显示
多功能显示在频谱显示基础上，同时显示频谱和AF-FFT音频频谱，便于在通信过程中监控接收频段和音频特性，调整接收机的IF滤波器和干扰消除功能，视觉确认效果。
3DSS多功能显示
根据用途选择频谱显示设置
中心模式（CENTER）
接收频率始终位于屏幕中心，便于监控目标频率周边情况。
中心模式
固定模式（FIX）
固定显示设定跨度的频率范围，适用于固定频段操作。长按“FIX”键可直接输入起始频率。
固定模式（直接输入）
固定模式
光标模式（CURSOR）
与FIX模式类似，但当频率超出设定范围时，屏幕自动滚动，显示范围外的情况。
光标模式
注重操作性的前面板设计
将MAIN VFO拨盘、VC-TUNE、WIDTH/SHIFT等重要功能布置在面板中央附近，频段切换键以ABI（活动频段指示器）形式横向布置在VFO拨盘上方，7英寸大显示屏围绕MAIN VFO布置，优先考虑电台的可视性和操作性。
具备优异操作性和可视性的ABI（活动频段指示器）
ABI以横向排列的LED指示当前选择的频段，MAIN频段为白色LED，SUB频段为蓝色LED。发射时，发射侧LED变为红色，便于确认。长按频段键可点亮橙色LED，用于标记已连接天线的频段或DX远征操作中的频段。
ABI（活动频段指示器）
MPVD（多用途VFO外拨盘）
MPVD是布置在VFO拨盘外侧的大型多功能环，采用铝制加工，具备高档质感。可一键操作SUB VFO拨盘、VC-TUNE、Clarifier、CS（自定义选择功能）等常用功能，实现顺畅、厚重的操作手感。
MPVD（多用途VFO外拨盘）
支持舒适CW操作的功能
CW零调功能
CW自动零调功能
CW反向功能
CW解码功能
APF（音频峰值滤波器）功能
FPGA实现CW键控波形整形
比赛记忆键控器
内置电子键控器（键控模式选择：A/B/Y/ACS）
Bug键兼容功能
重量控制功能
极性反转功能
比赛编号自动计数功能
存储的CW符号以固定间隔连续发送的信标功能
CW延迟时间选择（30msec～3000msec）
CW键控速度控制（4wpm～60wpm）
SSB模式下的直接CW键控功能
CW SPOT功能
其他实用功能和特点
主/副频段独立的LED指示灯和调整旋钮
QMB（快速存储库）功能
配备USB端口
配备数据存储用SD卡槽
RTTY（FSK）/PSK编码、解码功能
IPO（截获点优化）实现最佳RF增益选择
AGC（自动增益控制）功能
平滑进行分裂操作的快速功能和同步功能
Φ92mm高音质内置扬声器
长线对应自动天线调谐器（FC-40）兼容
扩展性优异的外部输入输出
配备3个天线接口，适应多样化的天线连接
配备外部设备连接用输出接口（RX-OUT，IF-OUT）
外部显示器接口（DVI-D）
ACC接口：支持网络远程控制系统（SCU-LAN10）的远程操作
外部扬声器接口（A/B）
线性放大器连接接口
3年长期保修（主机）
FTDX101MP、FTDX101D提供基于高可靠性和品质的3年保修（主机），不包括电池老化等。
前面板/后面板

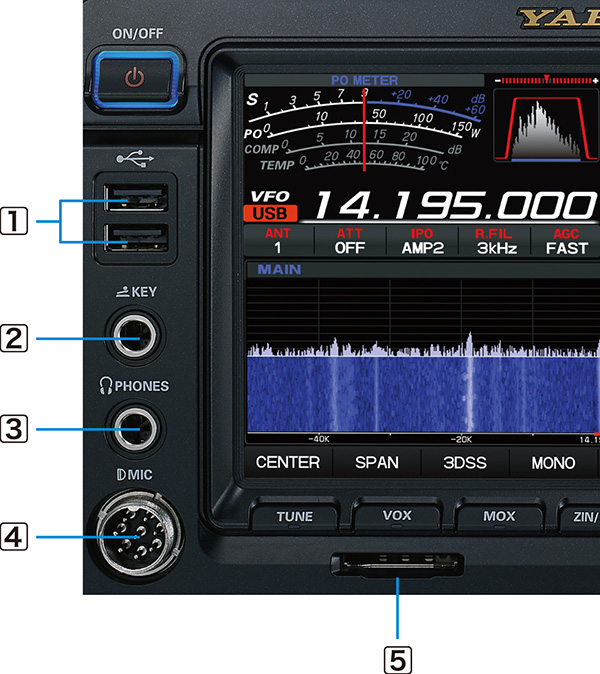

前面板
① USB端口
② KEY：CW键接口（φ6.3mm）
③ PHONES：耳机连接用立体声插孔（φ6.3mm）
④ MIC：麦克风（8针）连接用
⑤ SD卡槽

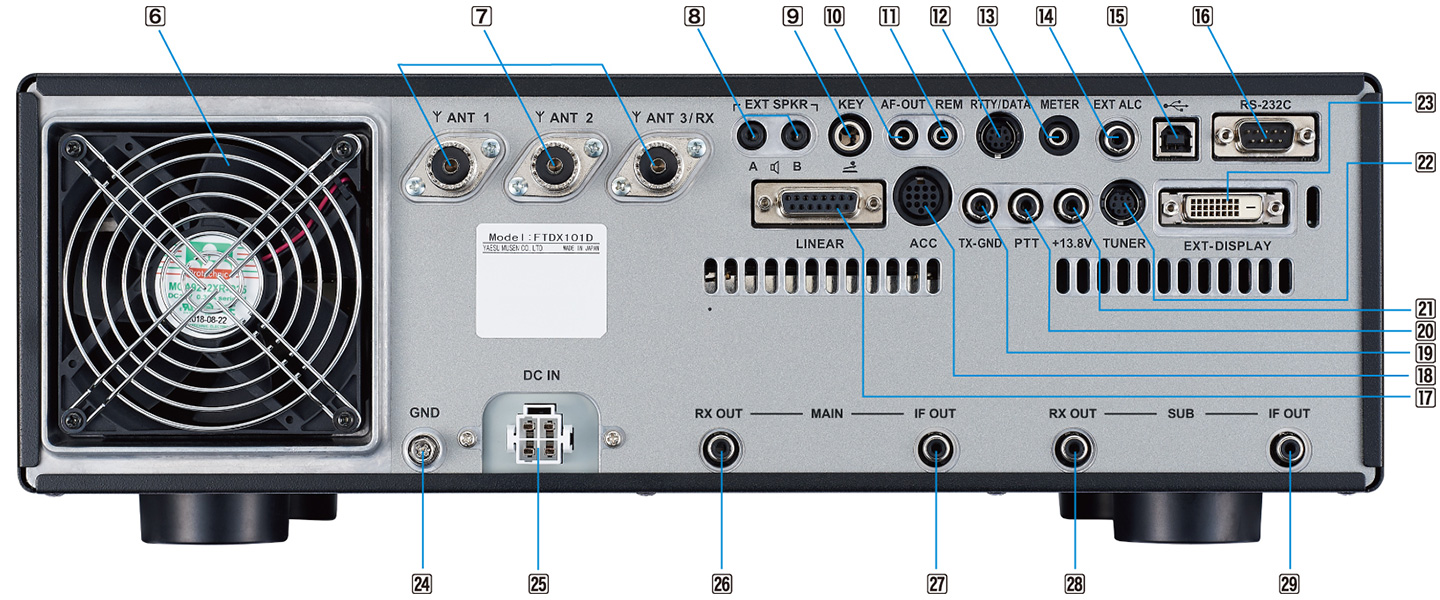

后面板
⑥ 冷却风扇
⑦ ANT 1/2/3：天线接口（M型）3个（ANT3可设置为接收专用）
⑧ PEXT SPKR：外部扬声器接口（4Ω～8Ω，φ3.5mm）
⑨ KEY：CW键接口（电子键控器用，φ6.3mm）
⑩ AF-OUT：接收音频输出接口
⑪ REM：远程控制键垫FH-2连接接口
⑫ RTTY/DATA：RTTY终端单元、数据通信TNC连接接口
⑬ METER：模拟电表连接接口
⑭ EXT ALC：外部ALC接口
⑮ USB接口：USB连接接口（Type B）
⑯ RS-232C：RS-232C直通电缆连接接口
⑰ LINEAR：线性放大器VL-1000连接接口
⑱ ACC：外部设备连接接口
⑲ TX-GND：发射地接口（周边设备控制用）
⑳ PTT：外部PTT接口
㉑ +13.8V：外部设备用DC13.8V输出接口
㉒ TUNER：外接天线调谐器连接接口
㉓ EXT-DISPLAY：外部显示器连接接口（DVI-D）
㉔ GND：接地接口
㉕ DC IN：DC13.8V电源连接接口（FTDX101D），外部电源连接接口（FTDX101MP）
㉖ RX OUT（MAIN）：MAIN侧外部接收机用RF输出接口
㉗ IF OUT（MAIN）：MAIN侧IF信号输出（9.005MHz）
㉘ RX OUT（SUB）：SUB侧外部接收机用RF输出接口
㉙ IF OUT（SUB）：SUB侧IF信号输出（8.900MHz）
| 一般规格： |
| 发射：1.8MHz-50MHz （业余频段） |
| 接收：30kHz-75MHz (可用范围) |
| 1.8MHz-26.699999 MHz （保证范围） |
| 50MHz-53.999999 MHz （保证范围） |
| 调制模式：A3E(AM),J3E(LSB/USB),F3E(FM), AIA(CW), |
| 频率步进：1/5/10Hz(SSB,CW),10/100Hz (AM,FM) |
| 天线阻抗：50Ω 不平衡（天线调谐OFF） |
| 16.7-150Ω 不平衡（天线调谐ON, 1.8MHz-29.7MHz 业余频段） |
| 25-100Ω 不平衡（天线调谐ON, 50MHz 业余频段） |
| 频率稳定：±0.1ppm（0℃~+50℃，电源接入1分钟后） |
| 电源电压：DC 13.8V ±10% |
| 电流消耗：RX (无信号) 3.5A |
| RX (接收信号) 4.0A |
| TX (接收信号) 23A (100W) |
| 外形尺寸：420mm*130mm*322mm（W*H*D） |
| 重 量：约12kg |
| 发射参数： |
| 输出功率：200W（CW,LSB,USB,FM,RTTY,PKT）,50/25 W(AM) |
| 调制类型：A3E(AM),J3E(SSB),F3E(FM) |
| 最大频偏：±5.0 kHz / ±2.5 kHz（窄带） |
| 杂散辐射：优于-50dB （1.8MHz-29.7MHz 业余频段） |
| 优于-63dB （50MHz 业余频段） |
| SSB载波抑制：60dB 以上 |
| 边带载波抑制：60dB 以上 |
| 带 宽：3 kHz（LSB,USB），500Hz（CW） |
| 6 kHz（AM），16KHz（FM） |
| 音频响应：小于-6 dB（300-2700Hz） |
| 麦克风阻抗：600Ω（200-10kΩ） |
| 接收参数： |
| 电路类型：双变频超外差 |
| 中频频率：1ST IF 9.005MHz （MAIN）,8.9000MHz（SUB） |
| 2ND IF 24KHz（MAIN/SUB） |
| 接收灵敏度： |
| SSB（带宽2.4kHz/10dB S+N/N） |
| 1.8MHz-30MHz 0.16μV（AMP2“ON”） |
| 50MHz-54MHz 0.125Μv（AMP2“ON”） |
| 70MHz-70.5MHz 0.16μV（AMP2“ON”） |
| AM(400Hz,30%调制，带宽6kHz/10dB S+N/N) |
| 0.5MHz-1.8MHz 6.3μV |
| 1.8MHz-30MHz 2μV（AMP2“ON”） |
| 50MHz-54MHz 1μV（AMP2“ON”） |
| 70MHz-70.5MHz 2μV（AMP2“ON”） |
| FM（带宽：12kHz，12dB SINAD） |
| 28MHz-30MHz 0.25μV（AMP2“ON”） |
| 50MHz-54MHz 0.2μV（AMP2“ON”） |
| 70MHz-70.5MHz 0.25μV（AMP2“ON”） |
| 选择性： Mode -6dB -60 dB |
| CW（BW=0.5kHz） 0.5kHz以上 0.75kHz以下 |
| SSB（BW=2.4kHz） 2.4kHz以上 3.6kHz以下 |
| AM（BW=6kHz） 6kHz以上 15kHz以下 |
| FM（BW=12kHz） 12kHz以上 25kHz以下 |
| 中频抑制：60 dB以上（1.8MHz-28MHz 业余频段，VC-tune“ON”） |
| 60 dB以上（50MHz业余频段） |
| 镜像抑制：70 dB以上（1.8MHz-28MHz 业余频段） |
| 60 dB以上（50MHz-54 MHz业余频段） |
| 音频输出：2.5W @ 4Ω/10%THD |
| 音频输出阻抗：4-16Ω（标准4Ω） |
| CT-178 | 控制线 |
| XF-128SN | (主) SSB-窄带滤波 9.005MHz/ SSB 1.2kHz (仅工厂原安装) |
| XF-129CN | (副) 8.900MHz / CW 300Hz (仅工厂原安装) |
| XF-129SN | (副) 8.900MHz / SSB 1.2Hz(仅工厂原安装) |
| YH-77STA | 轻便立体声头戴式耳机 |
| M-1 | 高品质麦克风 |
| M-100 | 双元麦克风 |
| M-70 | 台式麦克风 |
| M-90D | 台式动圈麦克风 |
| M-90MS | 动圈麦克风支架套件 |
| SCU-53 | M-90MS用11.8" (300mm) 线缆 |
| SSM-75G | 手持麦克风 |
| FH-2 | 远程控制键盘 |
| SCU-LAN10 | 远程控制网络模块单元 |
